拱形屋頂施工工藝流程及操作要點
拱形屋頂施工工藝流程及操作要點

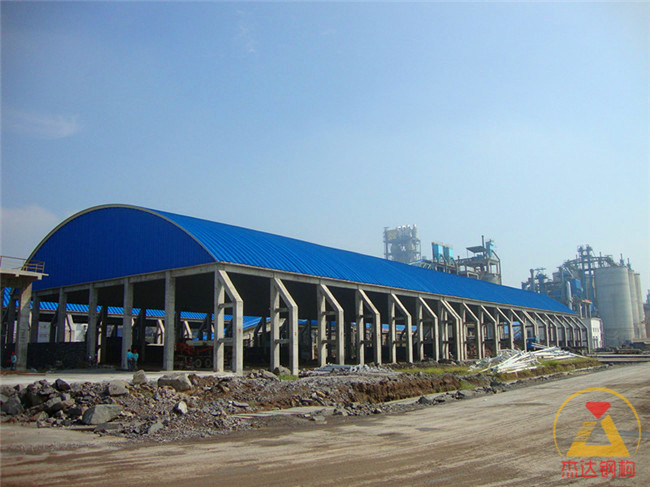

拱形屋頂建立拱形屋面測量控制網及測量控制 → 主拱支撐架體設計→ 主拱吊裝及拱形屋面安裝 → 卸荷
2、拱形屋頂操作要點
大跨度鋼拱形屋頂拱形屋面安裝同時涉及分段及吊機的選擇、施工測量定位、支撐架體的設臵、鋼拱形屋頂?shù)牡跹b及拱形屋面安裝、卸荷等多種拱形屋面施工工藝，而鋼拱形屋頂?shù)牡跹b及拱形屋面安裝是整個施工過程的關鍵。
2.1、建立測量控制網及測量控制
1.GPS點的交接及復核 根據GPS點的成果，制定點位精度的復查，具體測量步驟：根據GPS點的布局，在施工區域邊布設二級控制網，按閉合導線的觀測方法，計算出導線精度，再根據計算出的點位精度，如果GPS點的成果符合施工要求即可使用，反之要對導線實行平差后才可使用;對水準點的復查，采用國家二級水準的要求進行復查，在施工區域內按施工需要布設若干固定的水準基準點，對布設的水準點實行聯測。 建立施工控制網(有軸線控制樁)，形成統一布局
1.主拱跨度大，對于四個主拱與地面接觸點的控制精度要求相對高，在二級導線的基礎上用極坐標法放樣出四個接觸點，建立一矩形導線閉合環，用距離、角度復核精度;
2.主拱為斜平面主拱，在測量控制上采用直角相交觀測法;
3.主拱采用分段拱形屋面安裝，在二級控制基礎上布臵方格網，對桁架節點進行控制
4.高程測量 依據現場的已知水準點，在施工場區內測設水準基準點，水準點的密度應為100m左右一個，水準路線構成附和路線，以便校核，觀測精度要滿足四等水準的要求，閉合差要小于(L為線路長，以千米計;n為測站數。)
5.變形觀測 在確認施工拱形屋面安裝準確后，以拱形屋面安裝監測所測定的每個標志點的實際坐標和高程作為基準值。以后每隔2周按拱形屋面安裝監測時用同精度的觀測方法對標志點進行觀測，計算出坐標和高程與基準值進行比較，從而確認鋼架頂部的變形情況。直至建筑物封頂看不見標志點后，變形觀測結束。
